國六小多利卡（福瑞卡）5方洗掃車

作者：程力汽車來源：未知日期：2021/5/28 17:03:32 人氣：標簽：CLW5070TXS6HL

導讀：湖北程力小多利卡（福瑞卡）5方洗掃車程力威牌CLW5070TXS6HL型洗掃車參數【整車技術參數】產品商標程力威牌公告批次339產品名稱程力威牌CLW5070TXS6HL型洗掃車總…

湖北程力國六小多利卡（福瑞卡）5方洗掃車程力威牌CLW5070TXS6HL型洗掃車參數CLW5071TXS6SL型洗掃車


【整車技術參數】
產品商標	程力威牌	公告批次			339
產品名稱	程力威牌CLW5070TXS6HL型洗掃車 & CLW5071TXS6SL型洗掃車
總質量	7360	罐體容積(m3)
額定質量	1430	外形尺寸			6200， 5800， 5355X2550,2200X2650
整備質量	5800	貨廂尺寸			XX
額定載客(人)		準拖掛車總質量
駕駛室準乘人數(人)	2	鞍座最大載質量
接近角/離去角(°)	27.7/13,27.7/14	前懸/后懸			1055/1837,1055/1795,1055/1600
軸荷	2640/4720	最高車速(km/h)			110
備注：	備注：此車為道路洗掃專用車輛,專用裝置為掃刷.側面防護為專用裝置掃刷代替,后下部防護與車架采用螺栓連接,防護材料:Q235A碳鋼,后下部防護尺寸:50×100(mm),離地面高度420mm. ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司.此整車長/ 軸距對應關系為:6200/3308,5800/2950,5355/2700.隨底盤選裝駕駛室.
【底盤技術參數】
底盤型號	EQ1075SJ3CDF		底盤名稱		載貨汽車底盤
商標名稱	東風牌		生產企業		東風汽車股份有限公司
軸數	2		輪胎數		6
軸距	3308
輪胎規格	7.00R16,7.00R16LT,7.00R16LT 14PR
鋼板彈簧片數	6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2			前輪距	1525,1519,1503,1613
燃料種類	柴油			后輪距	1498,1516,1586,1670,1650
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業			發動機排量	發動機功率
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600	東風朝陽朝柴動力有限公司中國第一汽車集團有限公司東風朝陽朝柴動力有限公司昆明云內動力股份有限公司安徽全柴動力股份有限公司安徽全柴動力股份有限公司中國第一汽車集團有限公司廣西玉柴機器股份有限公司昆明云內動力股份有限公司安徽全柴動力股份有限公司東風輕型發動機有限公司東風輕型發動機有限公司			3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298	95 81 105 93 96 90 95 103 93 85 120 105
產品報價
聯系人	王經理			郵箱	[email protected]
聯系電話	0722-7029866 18672222488			傳真	0722-3220988
企業名稱	程力專用汽車股份有限公司			企業網址	www.mnrq.com.cn

國六小多利卡（福瑞卡）5方洗掃車適用場所：東風洗掃車是我公司自主研發的具有一車多能的新一代清掃設備，具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧降塵等多種功能，可有效提高車輛的利用率，降低車輛購置費用。適用于城市道路、高速公路、機場、碼頭、遂道、橋梁、隔離墻壁、路緣的機械化清洗、清掃、噴霧降塵等清潔作業。

該車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。今天給大家介紹一款新款東風小多利卡洗掃車，之前洗掃車是在3800軸距的基礎上改裝的，為了滿足客戶的需求，有很多路面狹窄地方車輛進不去，東風小多利卡是在3308軸距改裝，適合于路面狹窄的廠區。

湖北程力東風小福瑞卡國六洗掃車配置：

底盤配置：軸距3308mm，玉柴140馬力，朝柴130馬力/云內126馬力/錫柴110馬力/全柴115馬力可選，5檔變速箱，7.00鋼絲胎。

上裝配置：3方水箱/2.5方塵箱，江鈴64馬力副發動機不銹鋼水箱、不銹鋼垃圾箱，中置2掃盤、吸嘴、三洋馬達、德國高壓水泵（前沖、側噴、中噴、后噴霧、側沖洗車水槍、垃圾箱自潔裝置）、萬向高壓路沿清洗、低壓泵前沖、不銹鋼水箱、垃圾箱；不銹鋼高壓管路、施耐德控制開關、美國傳感器、尾部LED箭頭燈、機油、垃圾箱、水箱均帶防溢或低水位報警裝置；倒車及洗掃狀態駕駛室內監視器、18m高壓沖洗卷盤、洗掃寬度3.5m；高壓沖洗高度≥21m。

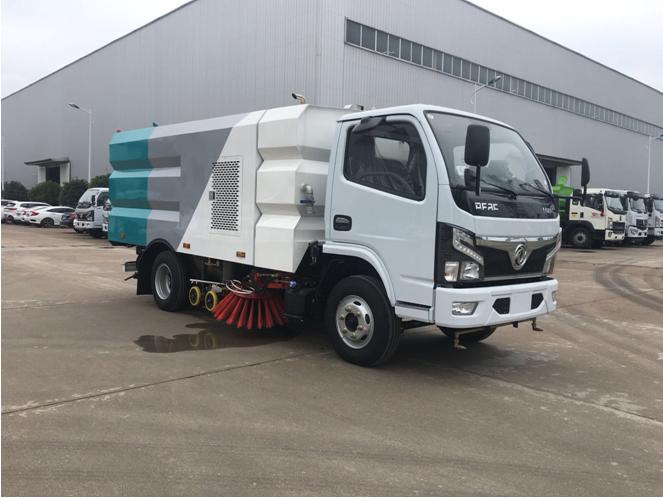

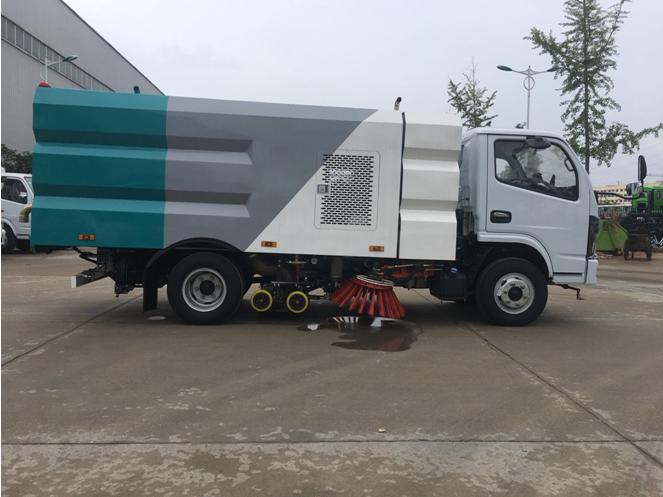

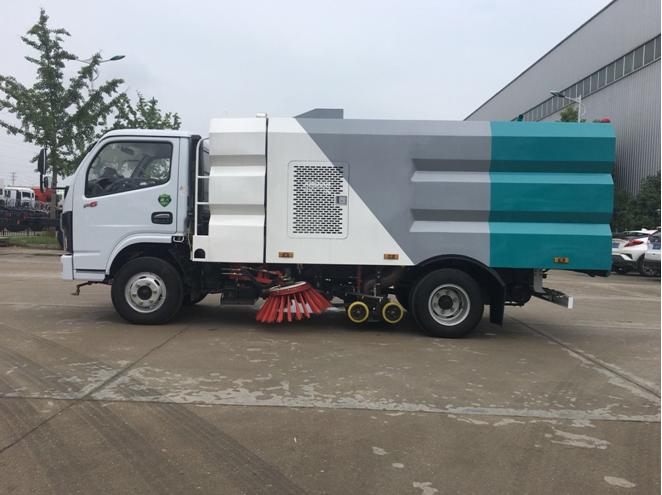

湖北程力東風小福瑞卡國六洗掃車多方位圖片:

國六小多利卡（福瑞卡）5方洗掃車改裝組件說明：
1、東風多利卡國六二類底盤。
2、副發動機采用江鈴 64KW 帶渦輪增壓副發動機。
3、廈門南超自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、采用洛陽上市公司，洛陽北玻臺信大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。
5、金龍低壓水泵。
6、品孚高壓水泵。
7、索諾天工、岡田精工，氣動閥，氣動閥門。
8、副發動機加裝空氣濾芯，有效防止副發動機進灰塵，導致拉缸。
9、車輛尾部倒車影像。
10、車輛尾部手動操作盒。

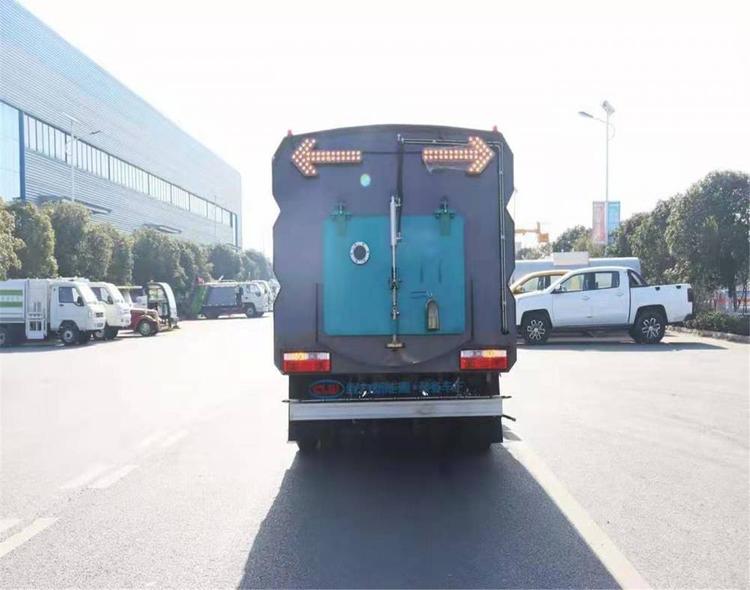

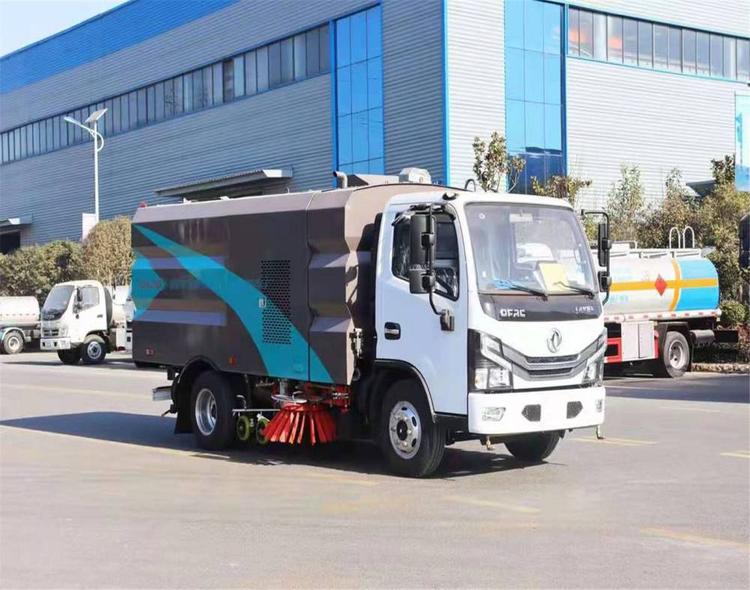

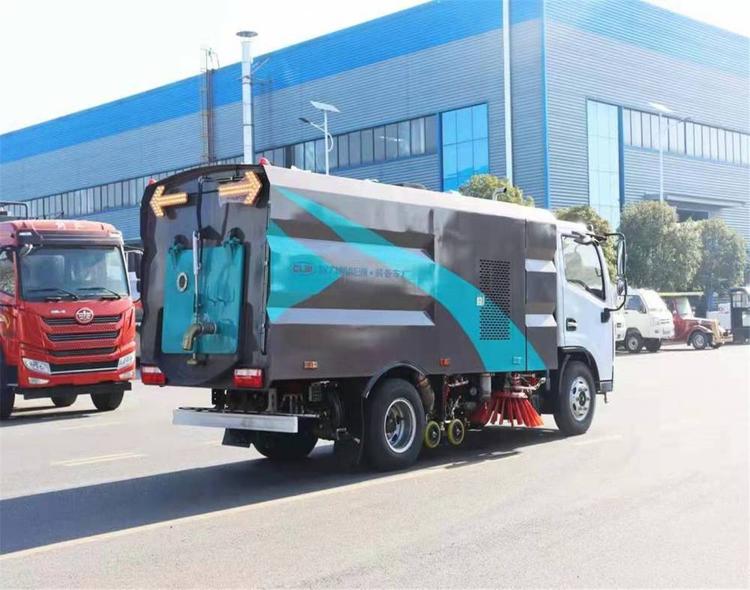

湖北程力東風小多利卡國六洗掃車多方位圖片

東風小多利卡國六洗掃車配置: 3308軸距,朝柴130馬力發動機，700/16鋼絲胎，原裝空調，中控鎖電動門窗，江鈴88馬力副發動機，2.5方水罐2.5方塵罐，不銹鋼箱體，PLC一健控制.中置2掃盤，三洋馬達，德國高壓水泵（前沖/側噴/中噴/后噴霧/側沖洗車水槍/垃圾箱自潔裝置）.萬向高壓路沿清洗，低壓泵前沖。不銹鋼水箱，垃圾箱，不銹鋼高壓管路，施耐德控制開關，美國傳感器;尾部LED箭頭燈，機油，垃圾箱，水箱均帶防溢火低水位報警裝置。倒車及洗掃狀態室內監視器，18m高壓沖洗卷盤，*清掃寬度3.5米，高壓沖洗高度≧21米.

整車配置

該洗掃車采用東風多利卡二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、裝置電控系統和副車架等改裝而成。

東風多利卡洗掃車參數配置：帶2個中置掃盤；中置超寬吸嘴；江鈴64kW增壓副發動機；臺灣液壓閥；大力馬達；德國高壓水泵；威龍低壓泵；3mm不銹鋼垃圾箱；不銹鋼水箱；德國控制器；尾部箭頭燈；機油、垃圾箱、水箱均帶防溢或低位報警裝置；倒車及洗掃狀態室內監視器；多種語音提示；防傾倒垃圾翻車保護、檢修安全保護；20m高壓沖洗卷盤；刷臂轉動機構使用德國進口高新耐磨工程隔套，免打黃油；冷彎無縫液壓油管；運動控制器一鍵電腦控制。

吸塵盤
結構優良吸塵方便
洗掃車吸塵盤一般由四面金屬板圍成，呈扁平狀，與地面圍成具有一定容積的腔體。頂部開口通過橡膠吸管與箱體相通，同箱體形成一個密閉倉體。前面為垃圾吸入口。整個吸塵盤體由左右側及后部的橡膠滾輪支撐，調節滾輪機構，使吸塵盤底邊離地面間隙約為5～10 mm。

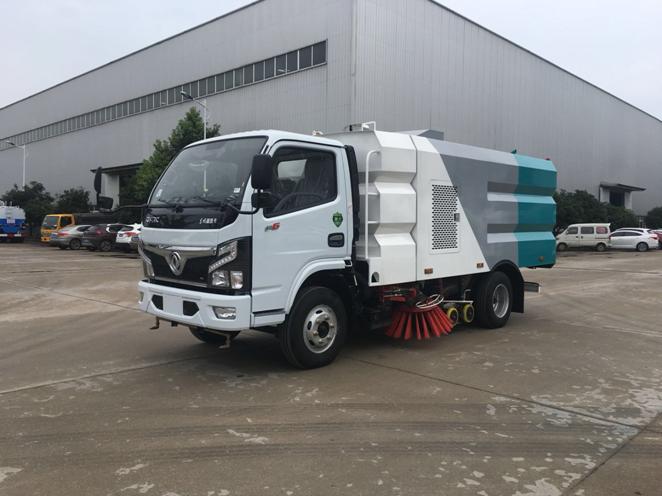

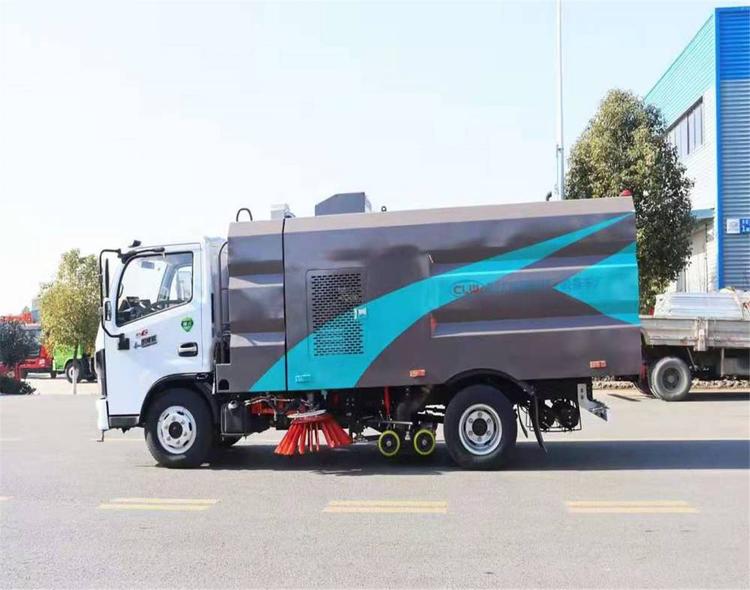

湖北程力東風小福瑞卡國六洗掃車多方位圖片

箱體組合構造合理堅固耐用箱體組合由箱體和動力罩剛性地連接在一起而成。箱體為無框架簿板焊接結構 ，箱體底層是貯水箱，中間為垃圾艙，箱體上部是聯通風機的風道，整個采用不銹鋼材料的垃圾艙。艙的前端兩側各有一個帶蓋的吸管伸入端，是垃圾進入艙內的通道，箱體右側有一個加水口，可以用普通水管加水，箱體右側前底部有一個消防水管加水口，可以快速加水，其旁邊是卸水管，水箱加滿水后繼續加水，水將從此出泄出。

液壓控制
液壓系統由舉升液壓回路和清掃液壓回路兩部分組成。舉升回路控制垃圾箱體的傾翻和后艙門的開閉，由車左側的手動閥組操縱。清掃回路控制左右側掃刷、寬刷的旋轉，左右側掃刷的外伸和回收，寬刷的左右轉向，通過電磁閥在駕駛室內操作。兩回路各有一個壓力測試點，供調試時使用。

灑水系統
氣動作業 方便靈活
氣動系統從底盤貯氣筒取得氣源，工作壓力≮0.6Mpa。根據不同的作業要求，由電磁閥控制各個氣缸實現不同的動力組合

電氣控制系統
智能控制灑水自如
灑水系統從貯水箱中獲得水源。貯水箱位于箱體底層，配有水位計和進、排水口。作業時，水噴嘴按作業要求持續噴水，防止揚塵，噴水位置和數量由操作者酌情掌握。水系統壓力應為0.35-0.4Mpa,可通過安全閥調定。

洗掃車主要特點:

1、采用清水箱前置、污水箱后置的布置方式，半封閉式副發動機倉，左右開啟雙側門，方便人員輕松進入維修。

2、側掃刷系統接地壓力采用彈簧調節方式，工作時可根據路面狀況隨時調整掃刷接地壓力，減少掃刷磨損；掃刷可以實現高低調速。

3、高壓水泵及水噴嘴等均采用德國產品，水泵為不銹鋼泵頭，壓力高達160Bar，流量154 L/min，對路面沖洗效果更佳。

4、液壓系統中液壓閥采用電磁換向閥，排列整齊，便于維護，液壓馬達采用意大利進口產品，整車液壓系統運行可靠，動作靈敏有效，運動元件無爬行現象。

5、高壓離心風機，風量可達12000m3/h，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損。

6、獨特的側掃刷防撞機構，能有效保護側掃刷機構，能避免任何時候沖洗裝置撞擊路牙引起損壞。

7、采用先掃，后沖刷，再吸收的工作方式，能將垃圾及污水一次清掃、沖刷、吸收干凈。路面作業后無塵土，無積水。

8、高壓水路安裝有防凍吹水裝置接口，防止冬天低溫時凍壞水路元件。

9、電器元件關鍵元件采用進口元件，操作控制采用一鍵式操作，能實現9種作業模式，控制采用PLC編程控制器實現。實現駕駛室內雙重控制，方便操作。

10、采用氣缸驅動，電氣自動控制離合器來保證副發動機無負荷起動、無負荷停機，延長使用壽命。

11、配有具有自動收放功能的沖洗絞盤和沖洗槍，沖槍流量大，壓力高，可對局部油污地區進行沖洗，并可對小進行沖刷。

12、帶語音報警裝置，能實現故障自診斷功能。具有防溢流、低水位報警裝置。

13、帶工作及倒車監控裝置。
